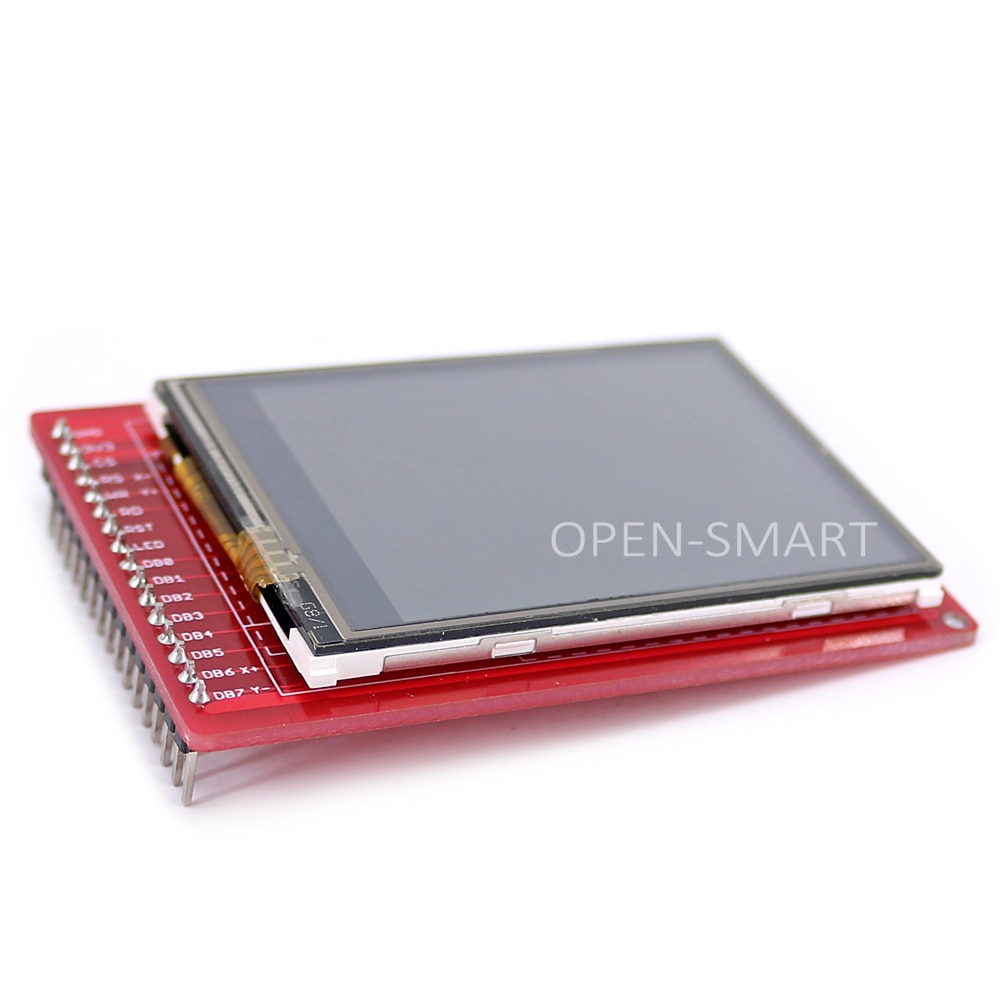

Jedná sa o 2,2 palcovú TFT LCD rozširujúcu dosku. Tento displej má zabudovaný radič s vyrovnávacou pamäťou RAM, takže mikrokontrolér nevykonáva takmer žiadnu prácu. Vedie z kolíkov TFT a rozstupových kolíkov je 2,54 mm, takže sekundárny vývoj je menej zložitý.
S modulom GPRS môžete navrhnúť svoj telefón Ar duino.
S modulom čítačky NFC môžete vytvárať systémy na kontrolu prístupu pomocou fotografií.
S senzorom napätia a prúdu môžete vytvoriť osciloskop.
- Môže ho použiť priamo na zobrazenie znakov, grafiky a obrázkov vo formáte BMP.
- Kompatibilita: Pretože logická úroveň je 3,3 V, je kompatibilná s doskou 3.3V Ar duino, musíte použiť obvod na konverziu úrovne, ak používate dosku 5V Ar Duino (UNO R3 / Mega2560 / Leonardo).
- Knižnica: UTFT

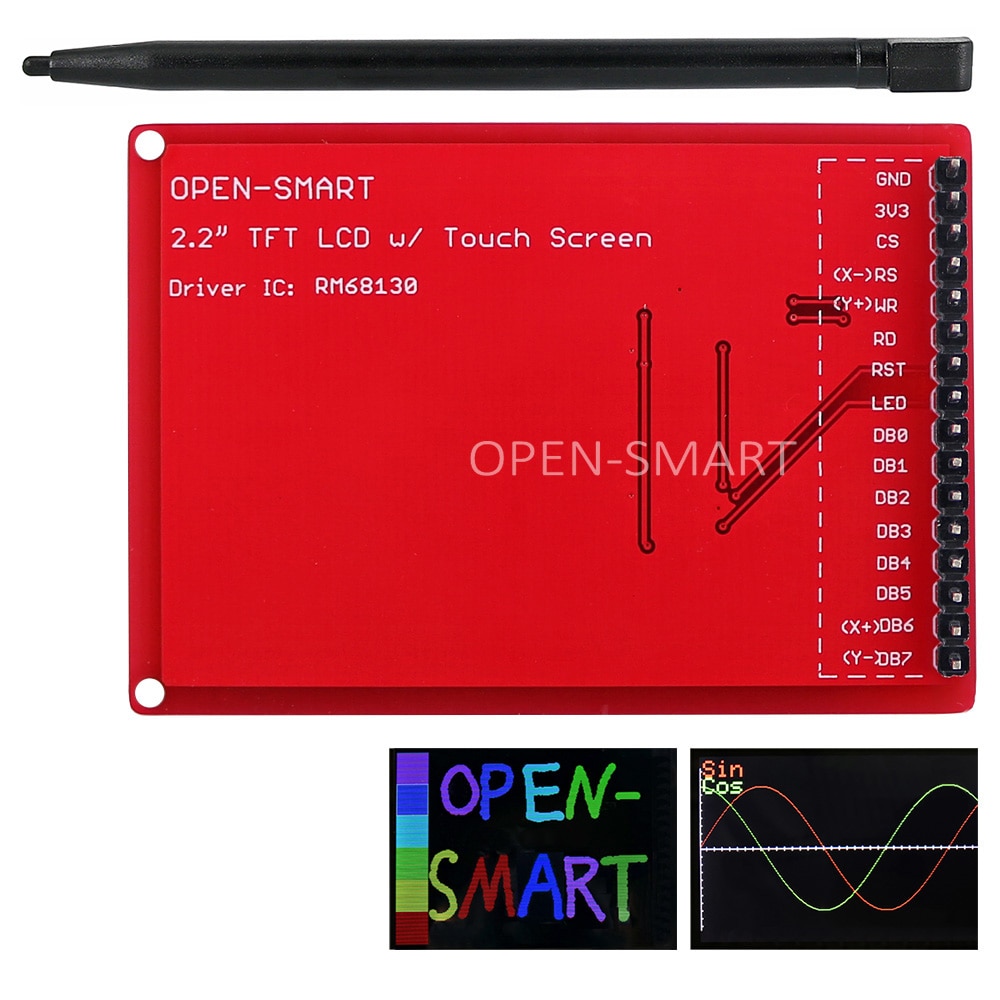

- IC vodiča: RM68130
- Dotykový displej: odporový dotykový displej.

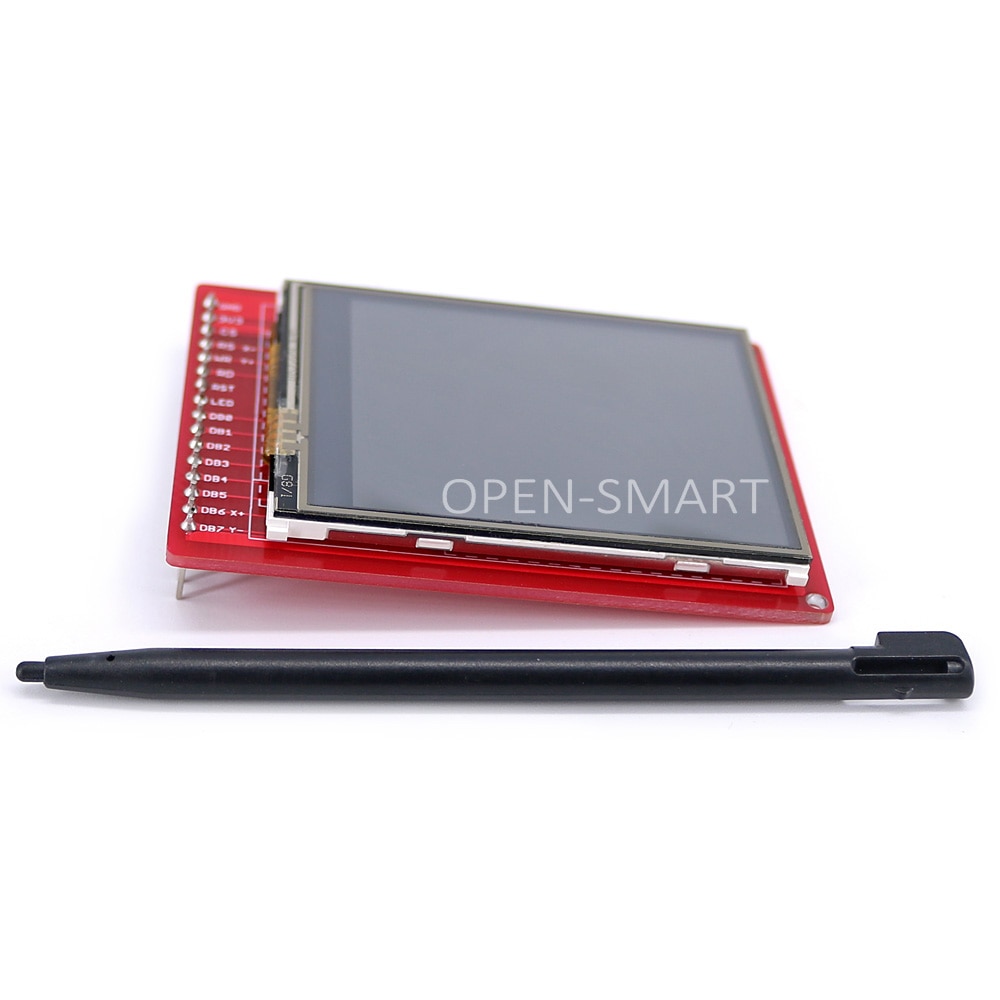

- Dotykové pero: dĺžka je 9 cm;
- Rozlíšenie: 176X220, 16-bitová (262 000) farba
- Veľkosť displeja: 2,2 palca;
- Prevádzkové napätie: 3,3 V;
- Logická úroveň: 3,3 V;
- Prevádzkový prúd: maximum je 150 mA
- Kolík LED sa môže pripojiť k externému riadiacemu obvodu podsvietenia na reguláciu jasu podsvietenia. Môžete ho pripojiť k GND a zapnúť podsvietenie celý deň.
- Veľmi vhodné pre digitálny fotorámik, osciloskop, funkčný generátor, monitor detekčného systému
